Máquina de laminación de láminas y flejes de acero inoxidable especializada
Nuestros clientes ya están repartidos por toda China y la capacidad de producción anual de manguitos de acero de GW Precision es de 4000 piezas por año.
Complemento de características clave:
Efectos del tratamiento térmico: Normalización (enfriamiento por aire de 880-920 ° C): puede refinar la estructura, mejorar la resistencia y la tenacidad.
Recocido (enfriamiento lento 820-850 °C): mejora la maquinabilidad y reduce la dureza a HB 140-180.
Soldabilidad:Buena, pero es necesario precalentar a 100-150 ° C (piezas de paredes gruesas) y enfriar lentamente después de soldar para evitar grietas.
- GW Precision
- Luoyang, China
- Estipulación contractual
- La capacidad anual del carrete de acero es de 4000 piezas.
- información
Máquina de laminación de láminas y flejes de acero inoxidable especializada
| Material de la manga de acero | especificación |
| acero inoxidable 307 | 355*305*1000 |
El acero inoxidable 307 es un acero inoxidable austenítico con excelente resistencia a la corrosión, estabilidad a altas temperaturas y resistencia a la fluencia, adecuado para condiciones de alta temperatura y alta carga de laminadores de placas y tiras.

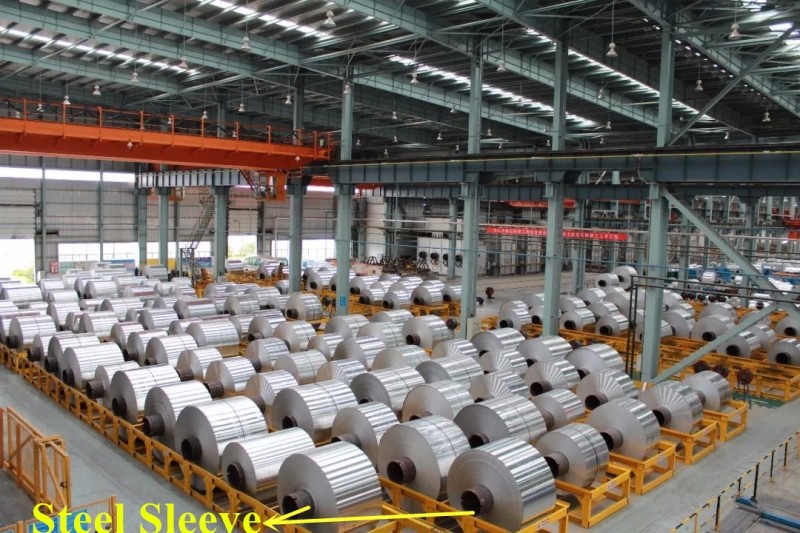

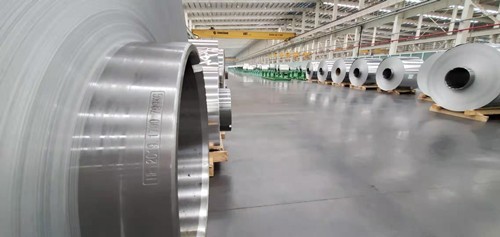

Escenarios de aplicación de manguitos de acero inoxidable para trenes de laminación de placas y flejes
Funciones principales
Rodillos de soporte: mantienen la estabilidad dimensional durante el laminado a alta temperatura (300-600 ℃);
Resistencia a la corrosión: resistente a la corrosión del agua de refrigeración de laminación, lubricantes y incrustaciones de óxido de hierro;
Resistencia a la fluencia: no se deforma fácilmente bajo un trabajo a alta temperatura a largo plazo, lo que garantiza la precisión del laminado (tolerancia de espesor de placa y tira ± 2-5 μm).
Condiciones típicas de funcionamiento
Entorno de alta temperatura: La temperatura de trabajo del laminador de tiras laminadas en caliente puede alcanzar los 400~600 ℃;
Alta velocidad: la velocidad del molino de desbaste es de 100 a 300 rpm y la velocidad del molino de acabado puede alcanzar las 500 a 800 rpm;
Contacto con múltiples medios: medios corrosivos como aceite de laminación, agua de refrigeración y incrustaciones de óxido de hierro.
Equipo aplicable
Laminadores en caliente (como laminadores en caliente de 2050 mm y 1780 mm);
Laminador de bobinas de horno, laminador de placas de espesor medio;
Laminador especial para laminación de acero inoxidable/aleaciones de alta temperatura.
Propiedades mecánicas (tal como se funde o se recoce) de Manguito de acero inoxidable 307
Estándares típicos de prueba de valor para indicadores de desempeño
Resistencia a la tracción (σ ₆) 570-720 MPa GB/T 228,1 (ISO 6892)
Límite elástico (σ ₀) ₂) ≥310 MPa
Tasa de alargamiento (δ) ≥ 18 % con una longitud de referencia de 50 mm
Energía de impacto (AKV) ≥ 22 J (temperatura ambiente, entalla en V) GB/T 229 (ISO 148)
Dureza HB 160-210 GB/T 231.1
Módulo elástico ~200 GPa -
Proceso de tratamiento térmico de manguitos de acero inoxidable específicos para laminadores de placas y tiras.
El acero inoxidable 307 es un acero inoxidable austenítico, optimizado principalmente para el rendimiento a través del tratamiento de solución, sin necesidad de refuerzo de temple:
(1) Tratamiento de la solución (paso clave)
Proceso: 1050-1100 ℃ × 1h/25mm, enfriamiento por agua o enfriamiento rápido por aire;
Propósito: Disolver carburos, eliminar el estrés de procesamiento y restaurar la resistencia a la corrosión.
(2) Tratamiento de estabilización (opcional)
Proceso: 850~900 ℃ durante 2 horas, enfriamiento lento;
Escenario aplicable: Para evitar la precipitación de carburo de cromo (corrosión intergranular) durante el funcionamiento a largo plazo a 450-800 ℃.
(3) Recocido de alivio de tensión (después del mecanizado de precisión)
Proceso: 300-400 ℃ durante 2 horas, enfriado por aire;
Objetivo: Reducir la tensión residual en el mecanizado y evitar la deformación posterior.
Fundición centrífuga
GW Precision utiliza fundición centrífuga para garantizar que la superficie interior y exterior del manguito de acero inoxidable esté libre de defectos como grietas, inclusiones de escoria, poros y cavidades de arena. Utiliza tecnología avanzada de tratamiento térmico para garantizar las propiedades mecánicas del manguito de acero inoxidable.

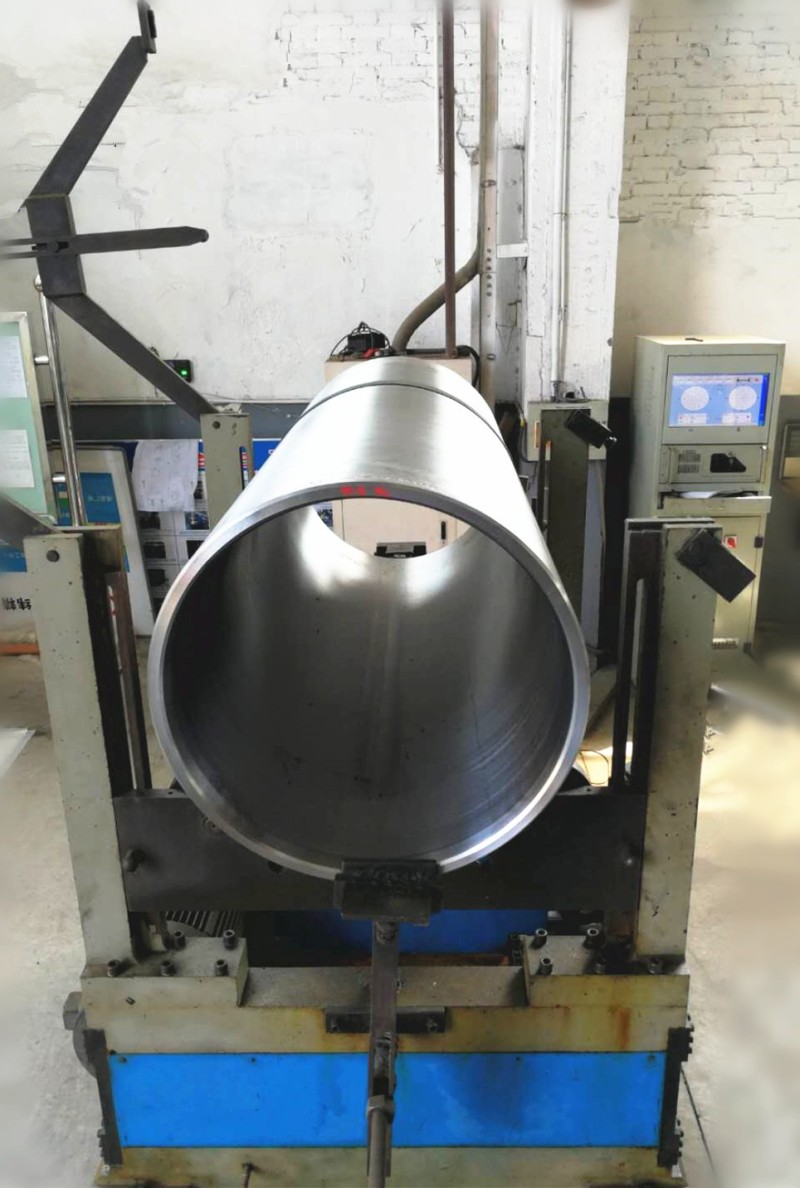

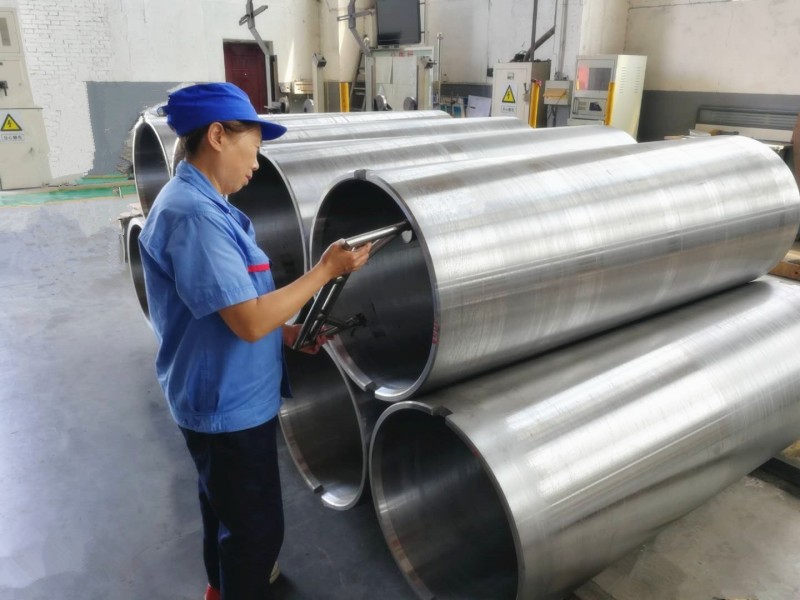

La pieza de trabajo de los manguitos de acero inoxidable de precisión GW se procesará en la máquina perforadora de orificios desarrollada por nuestra empresa.
Nuestros técnicos tienen mucha experiencia y están entre los mejores en la industria de mangas de acero.
